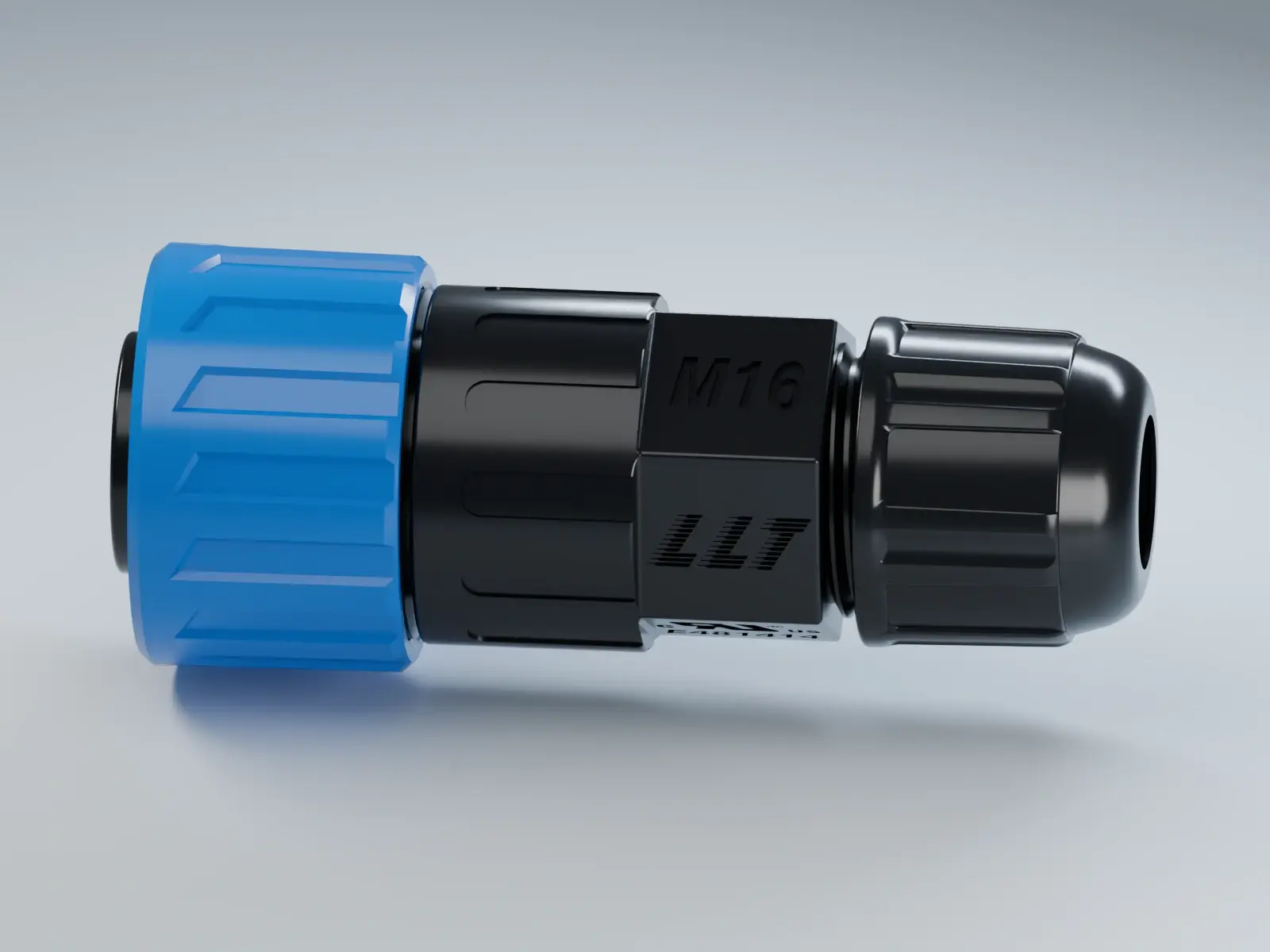

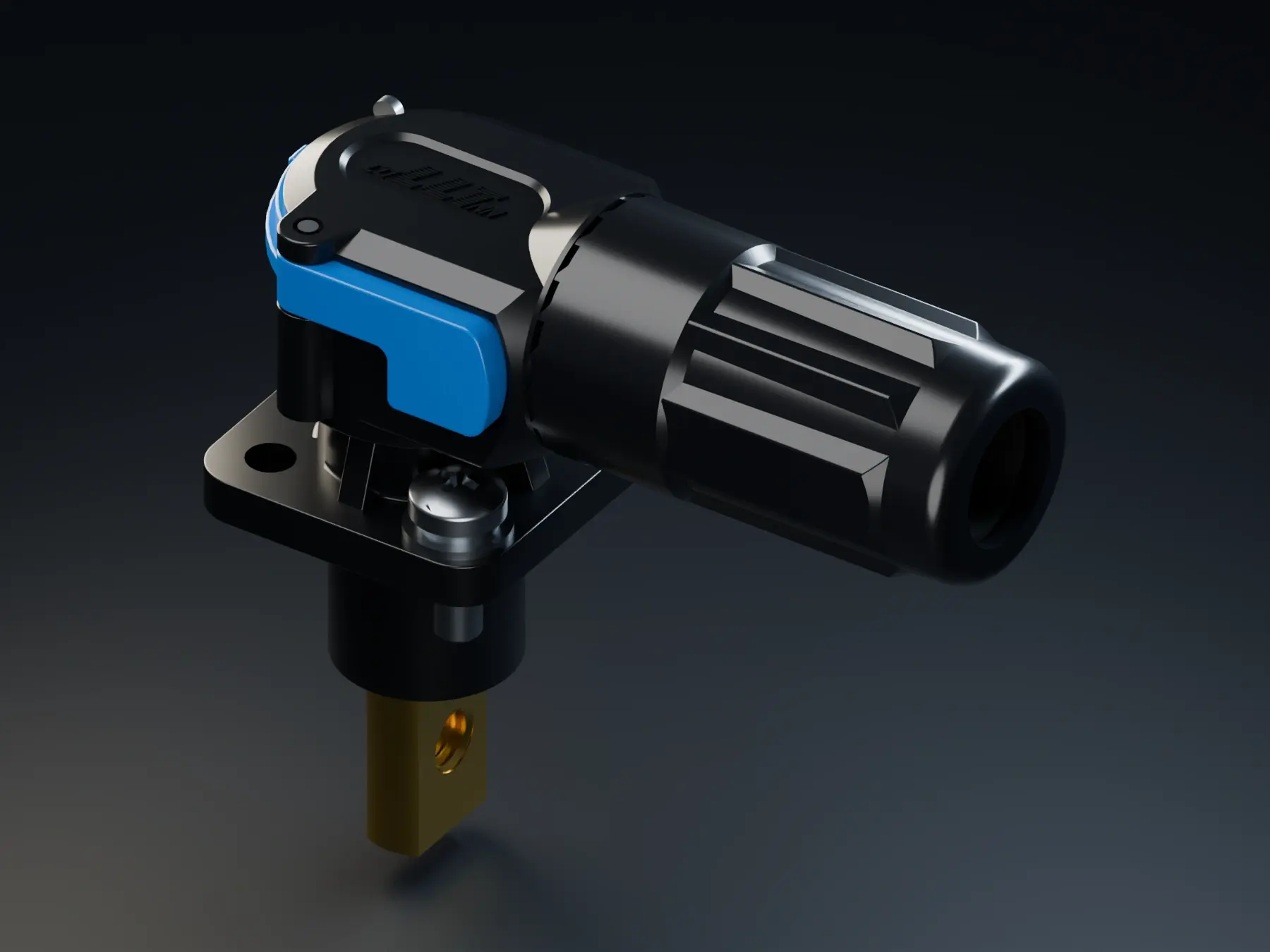

握持有序。锁紧有感。
蓝色操作帽与黑色尾部锁线帽,承担不同的锁紧任务。面板固定螺母则按对应结构单独核对。

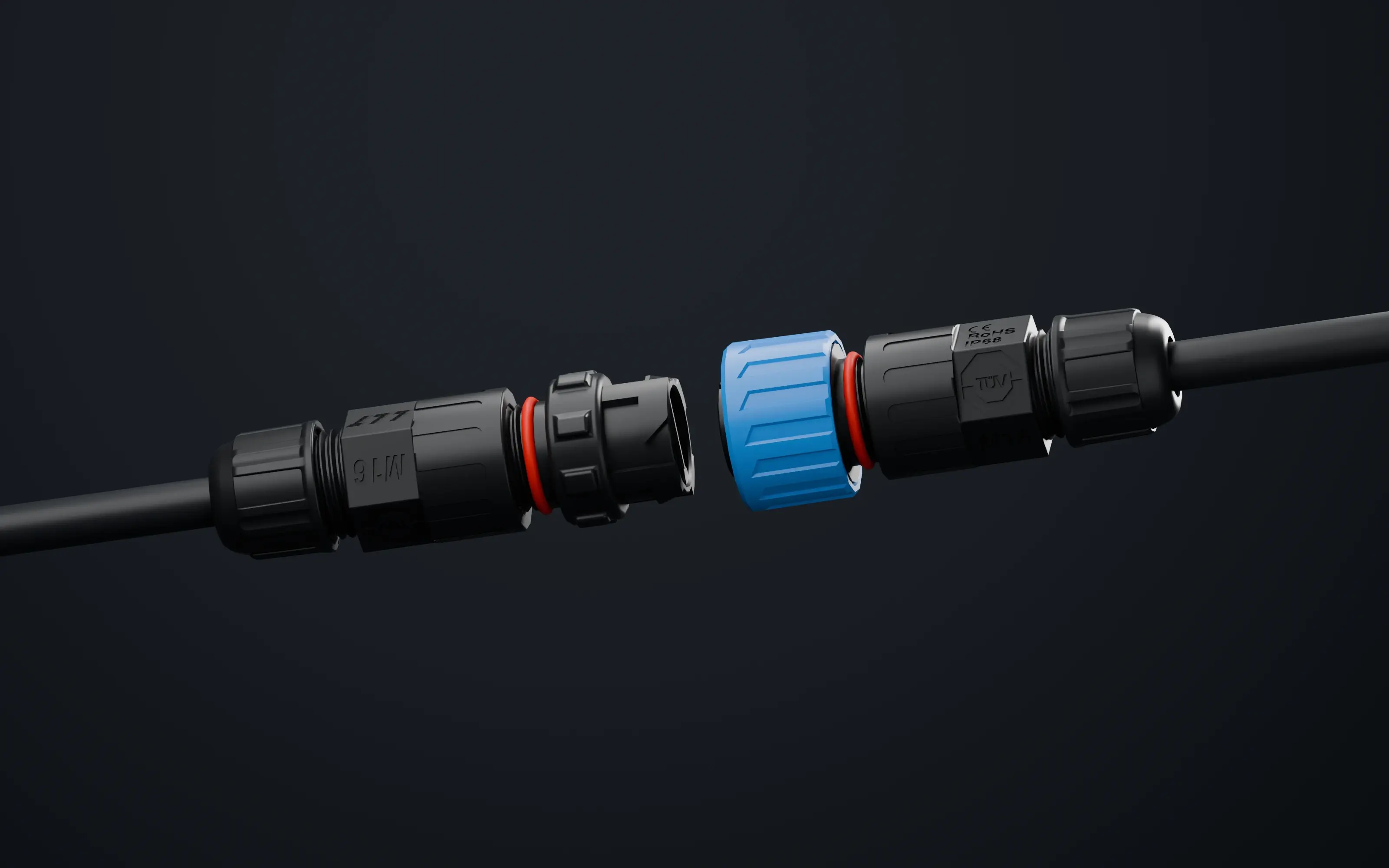

系列结构展示;芯数与安装形式按所选配置。 14
M16 · 设计所向
M16 在紧凑与载流之间取得平衡。用隔墙分明的端面、三种插接结构和多芯配置,适应灯具、控制器与自动化设备的不同装配需求。
数据来自本轮补充目录页,不同芯数、安装和结构的额定值分别适用。完整配置见下方技术规格。 4

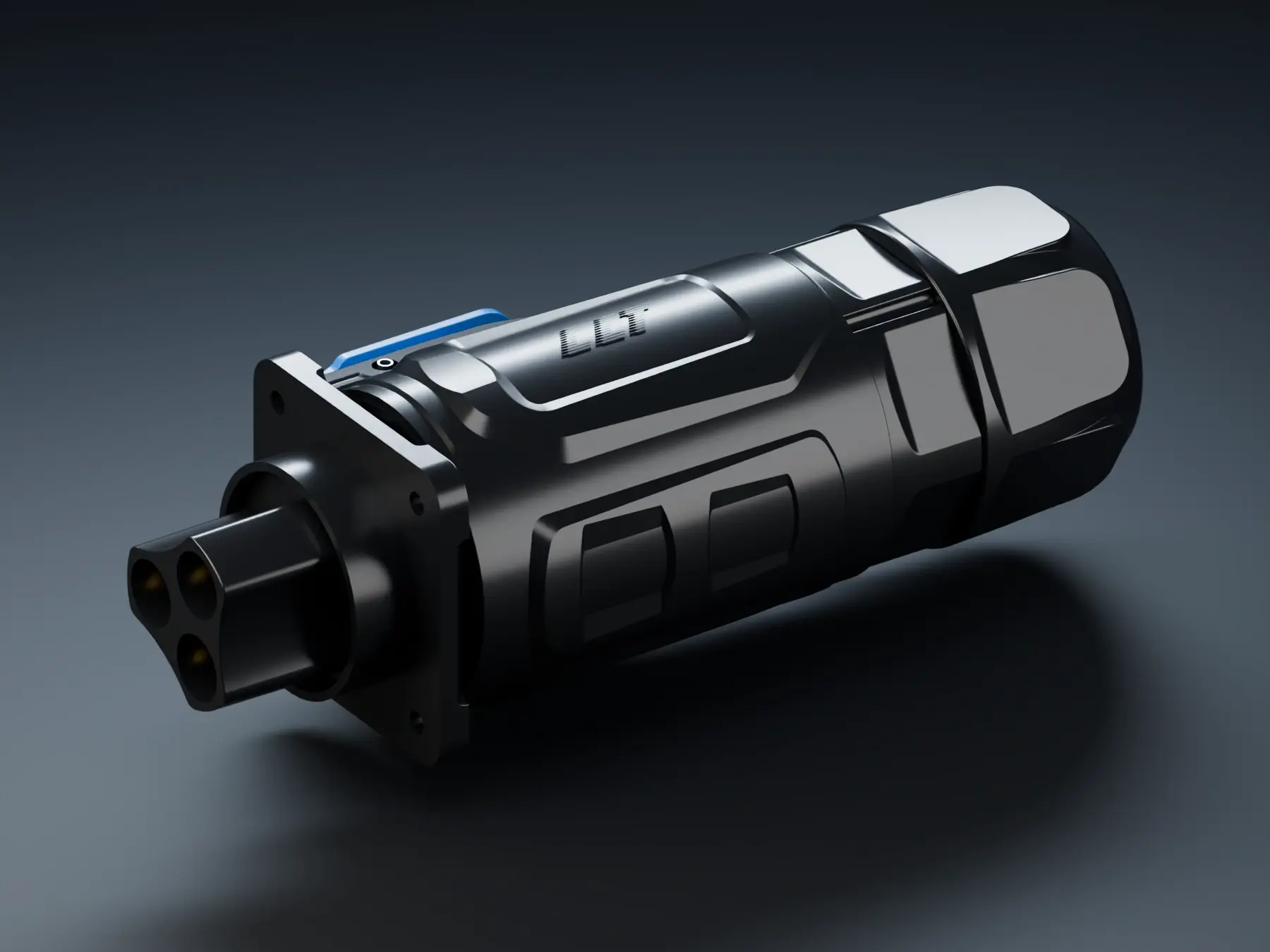

LLT · 环境防护
从设备电源到户外照明,把插合、面板和线缆入口一起密封。接口大一圈,装配细节依然清楚。

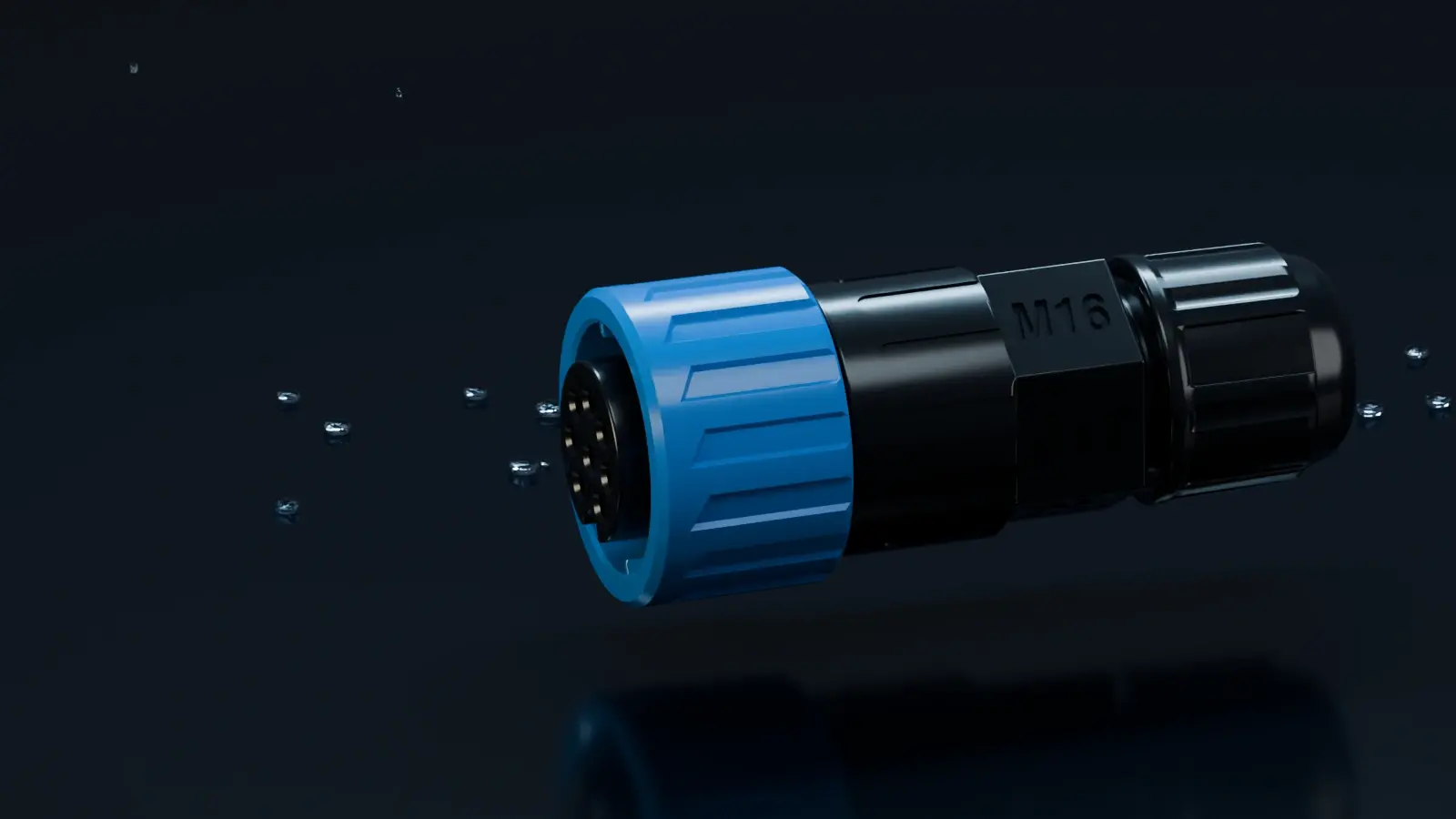

防护须在正确插合、锁紧并完成线缆密封后成立。画面为环境意境演示,不是试验实拍。 适用条件 ↗
DESIGNED TO CONNECT

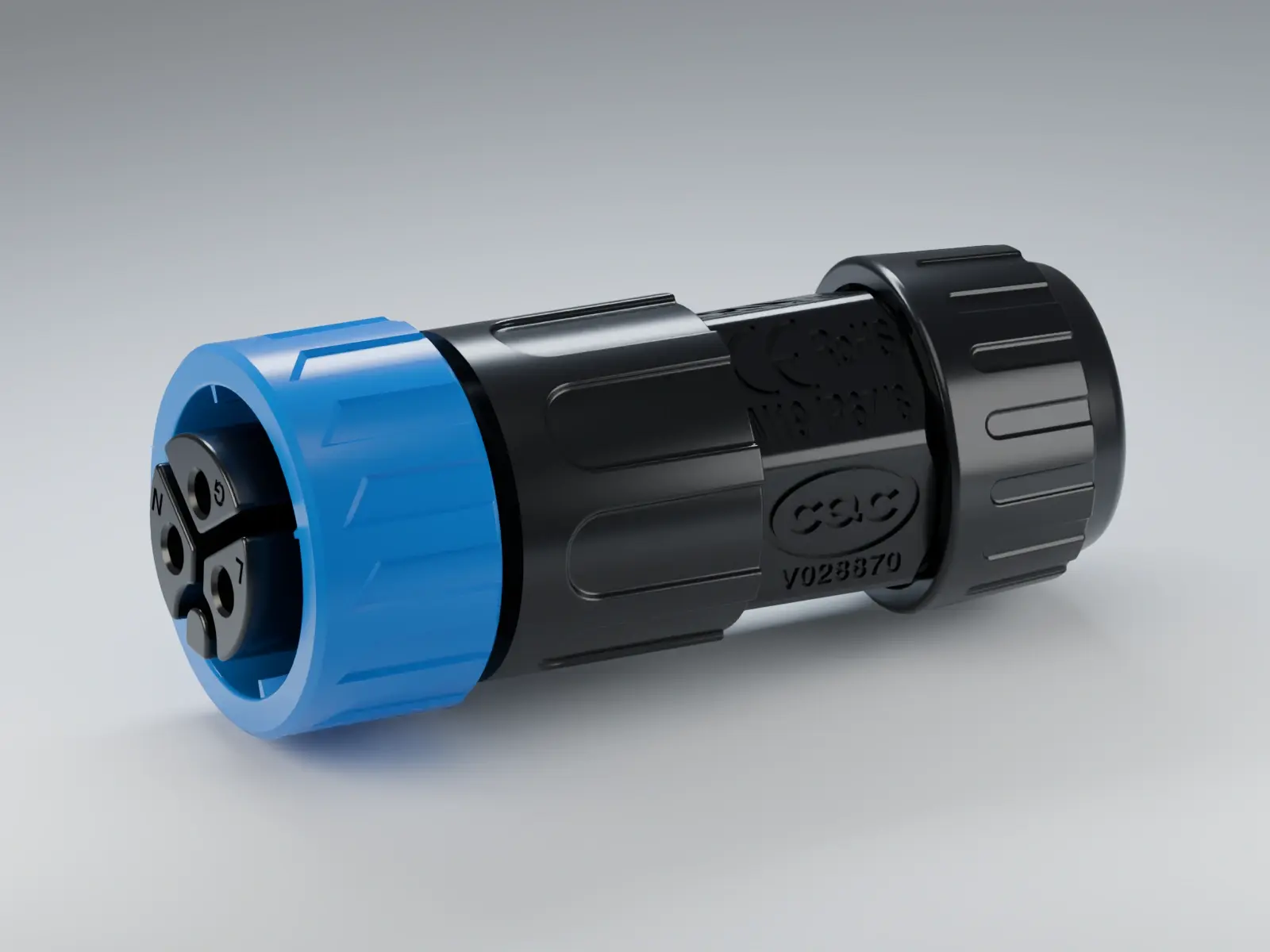

亮黑外壳、蓝色自锁操作帽。
触感与结构,各有职责。

蓝色操作帽与黑色尾部锁线帽,承担不同的锁紧任务。面板固定螺母则按对应结构单独核对。

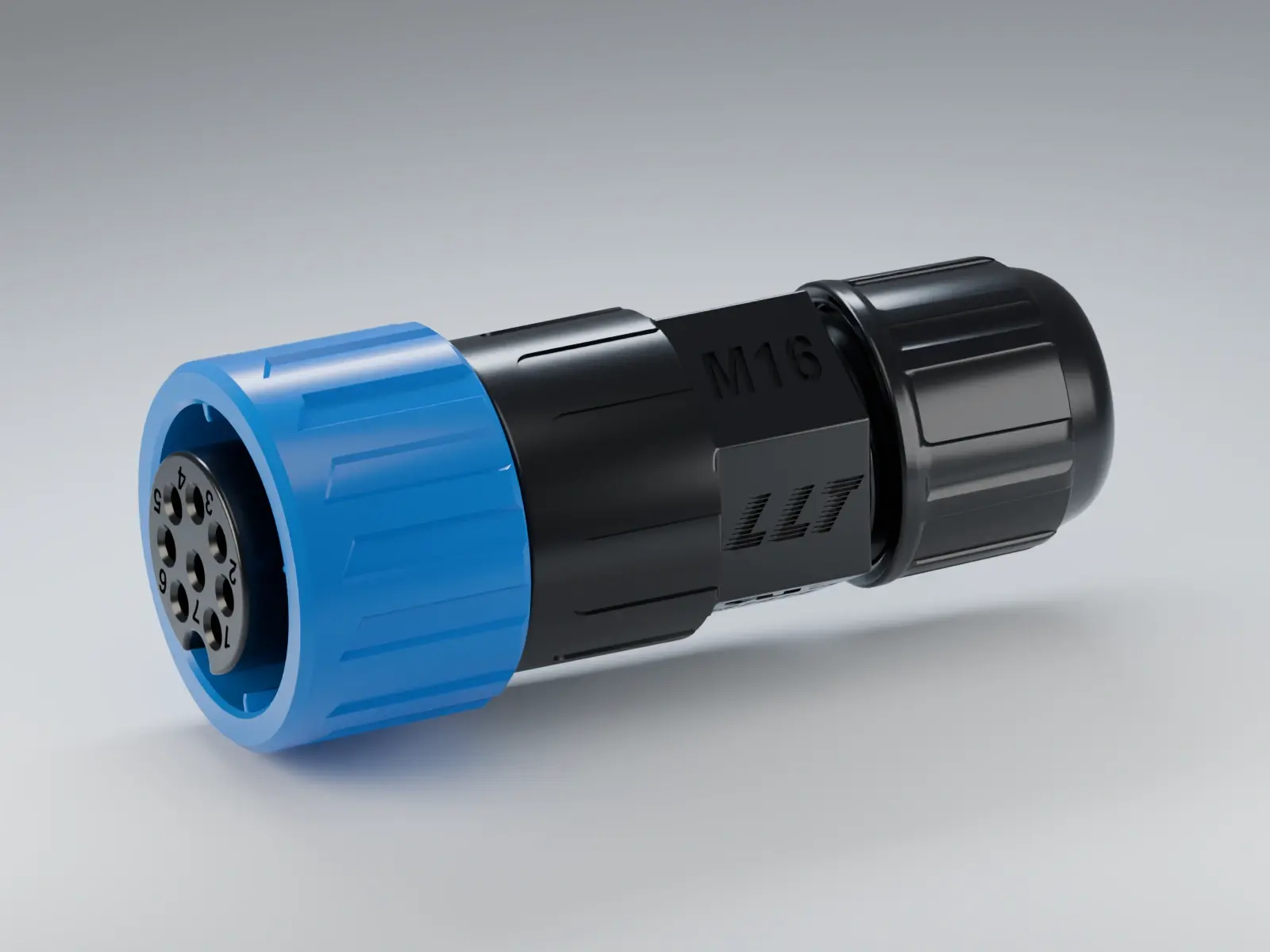

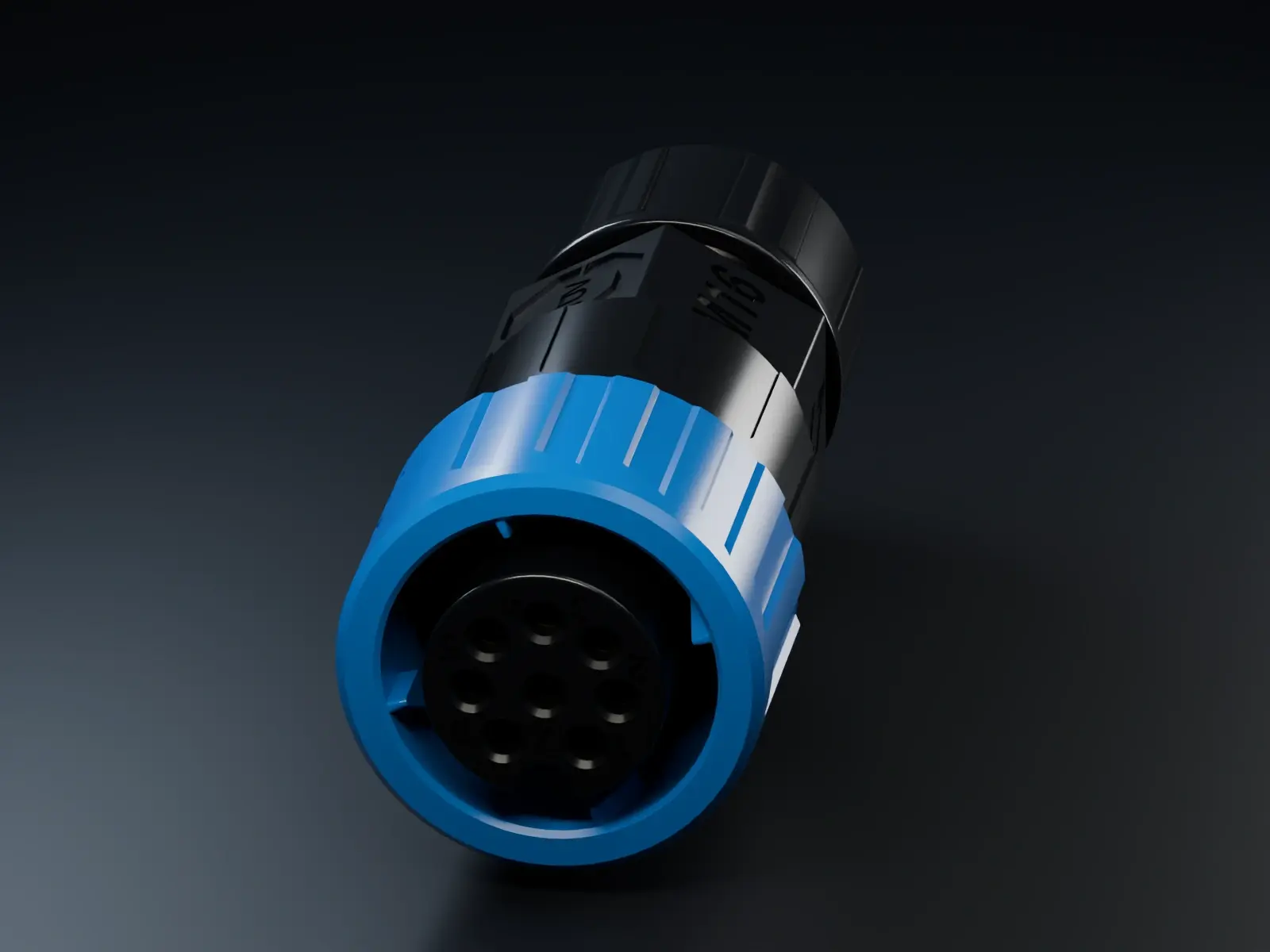

8芯母针源装配示例。选型时将外观、Pin Layout 和完整料号分开核对,避免仅凭外形判断互配。
连接方式
插接结构决定锁紧方式;安装形式决定接口怎样落在设备上。两项分开选,外观与配置一起看。

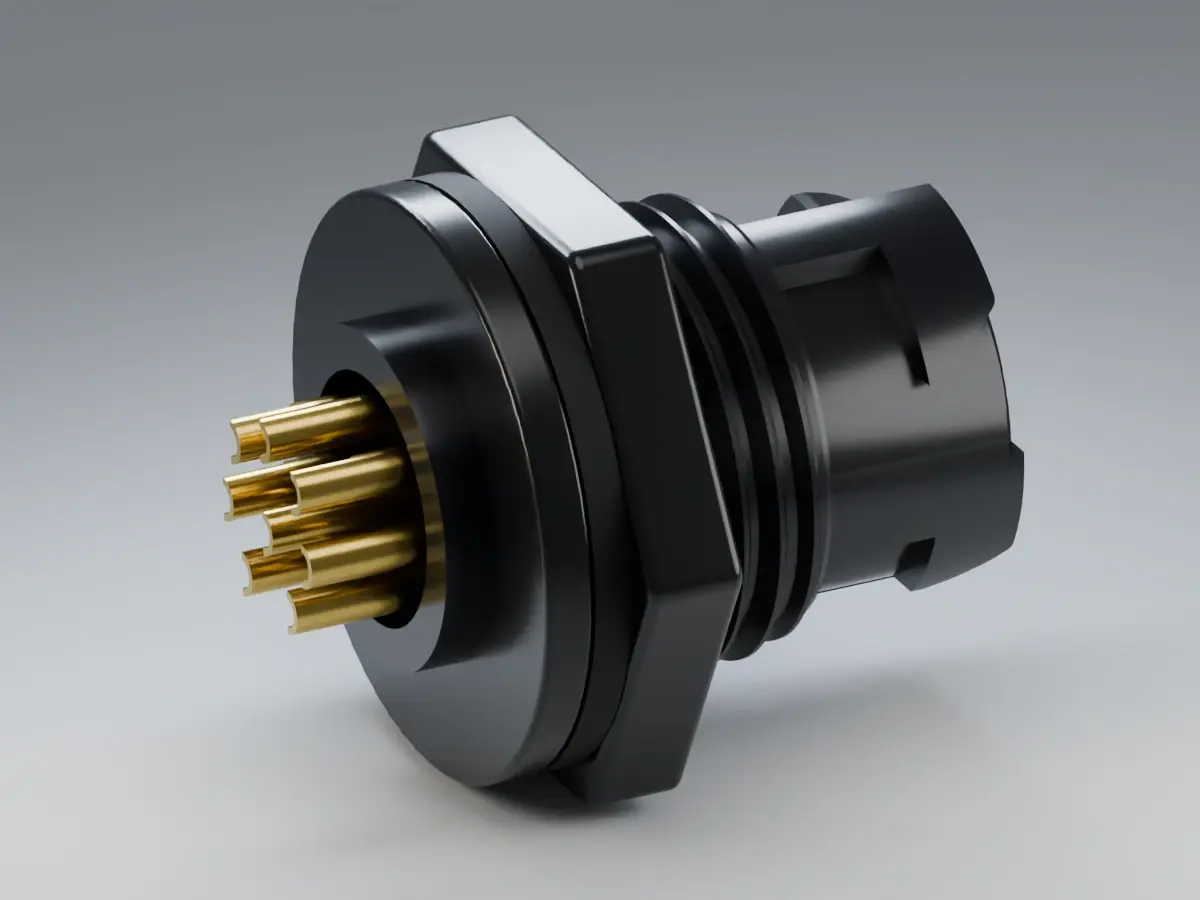

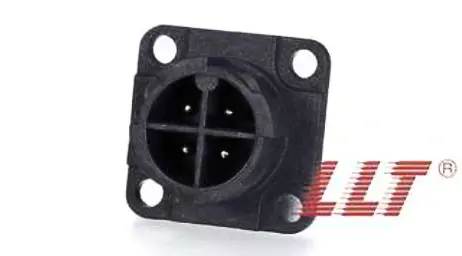

外观照片用来识别安装和插接结构。接触件的公针、母针与外壳形式分别标注;精确针位见所选型号的端面图。设备端采用母针时,也需核对供电方向及未插合防护。

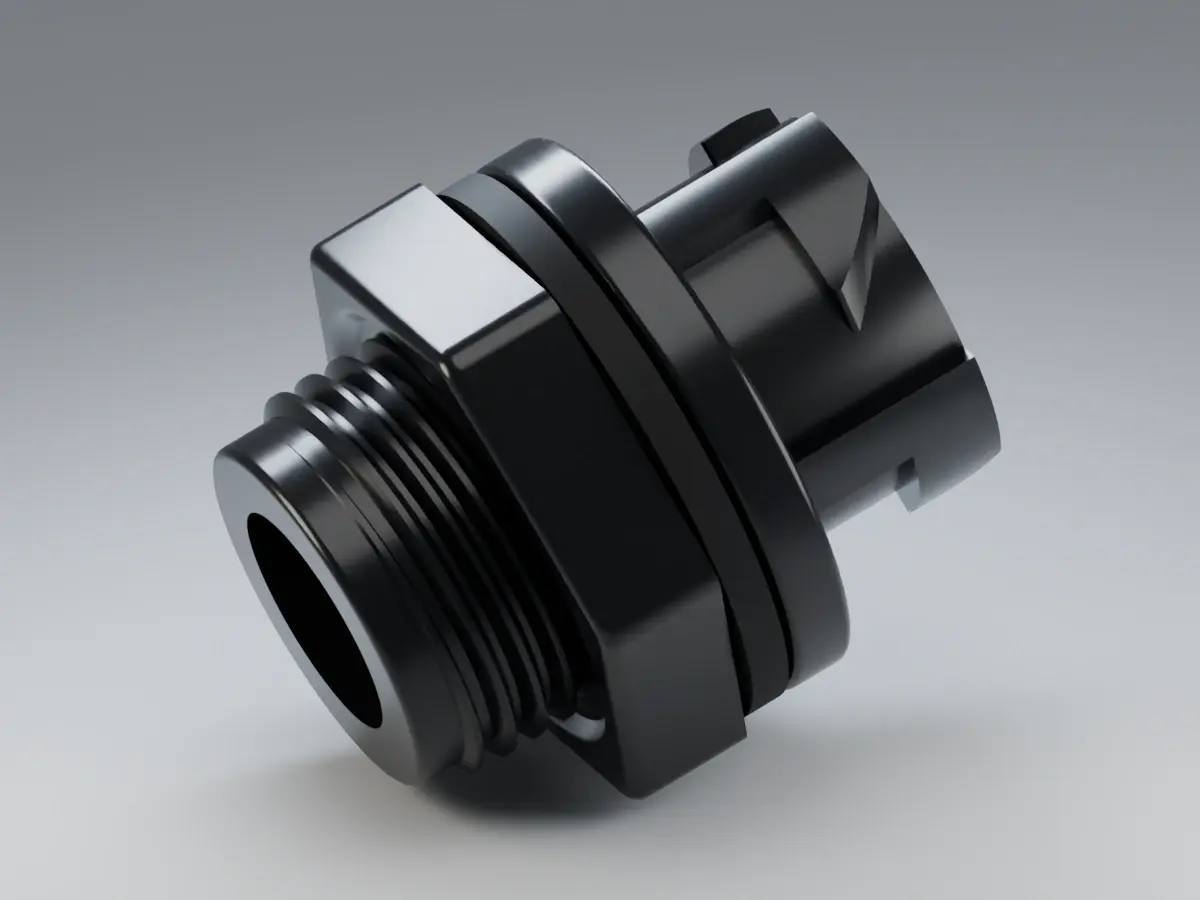

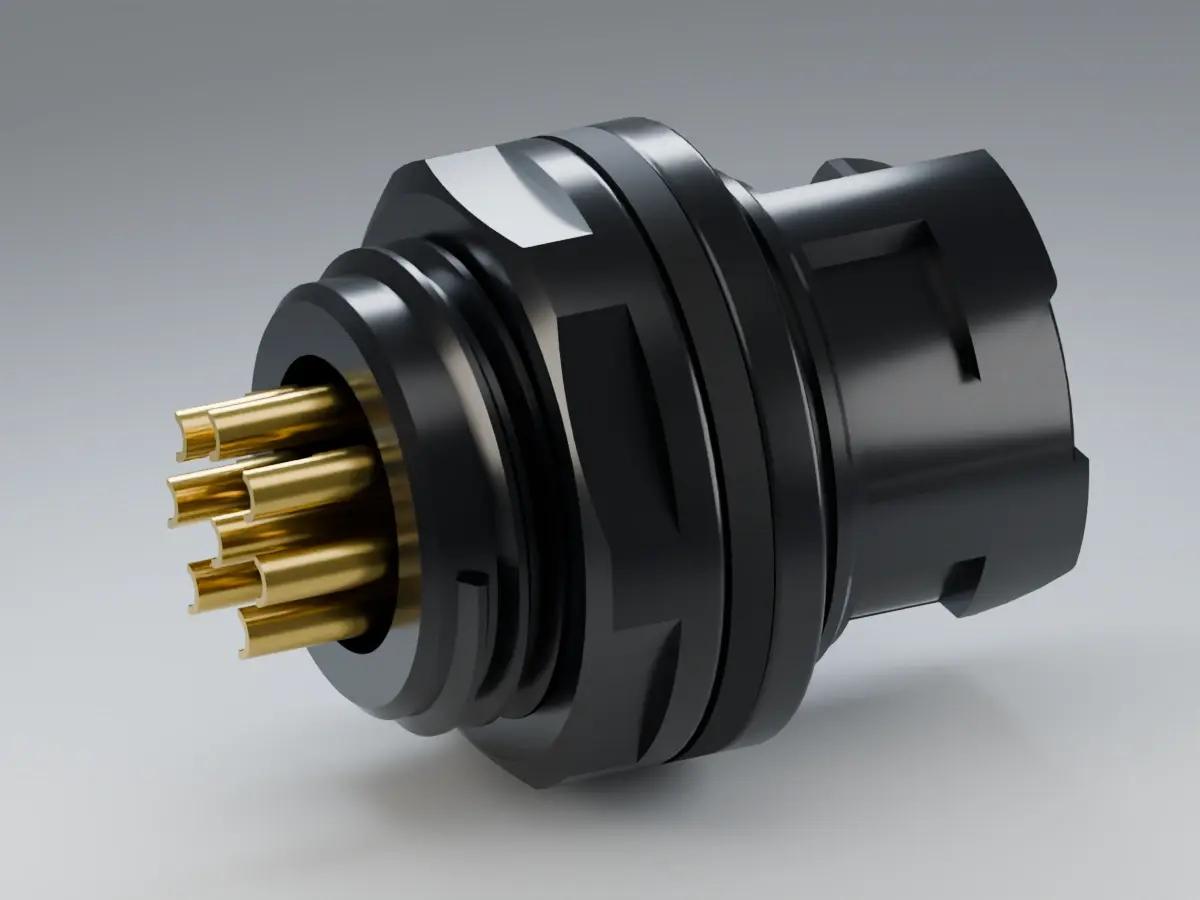

每一种安装,都看得清。
先选安装与接触件,再近看插合端面、接线背端和目录尺寸图。同一结构的外观可以共用,芯数与针位独立核对。

当前筛选组合没有对应外观,请调整安装或接触件条件。

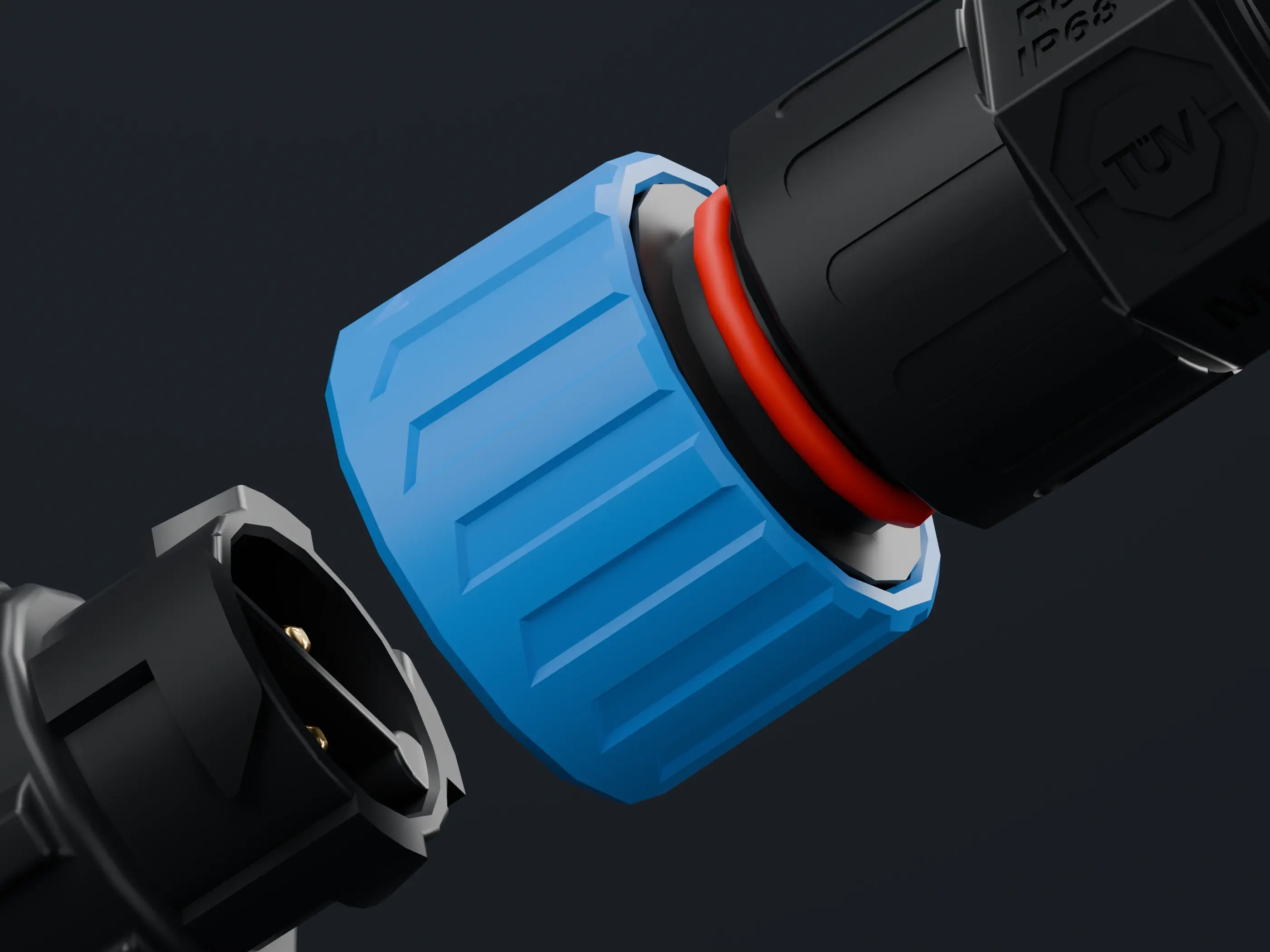

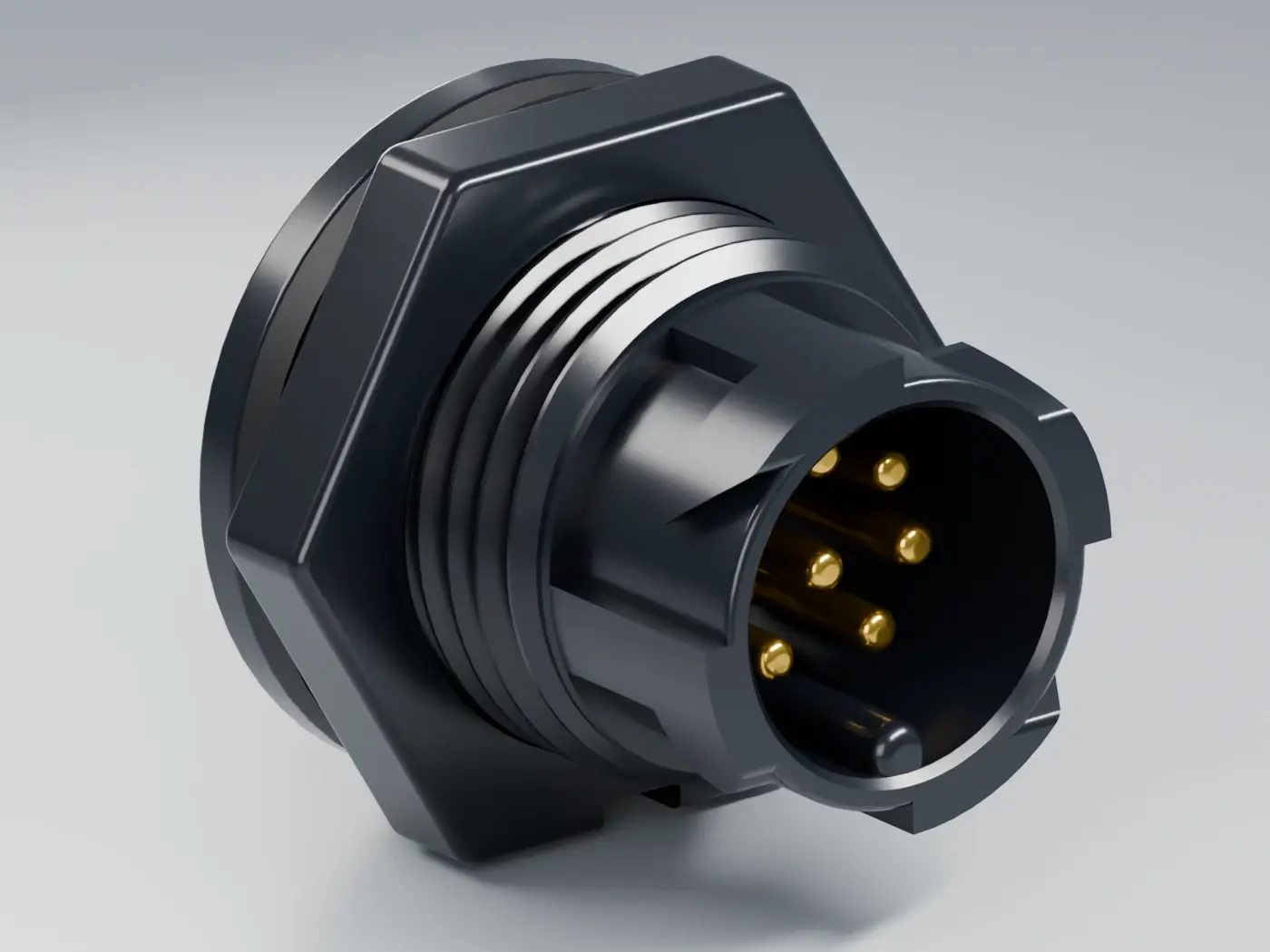

M16 · 近看设计
端面结构把相邻接触件分隔开。近看隔墙与接触件,再核对该配置的额定电压和电流。

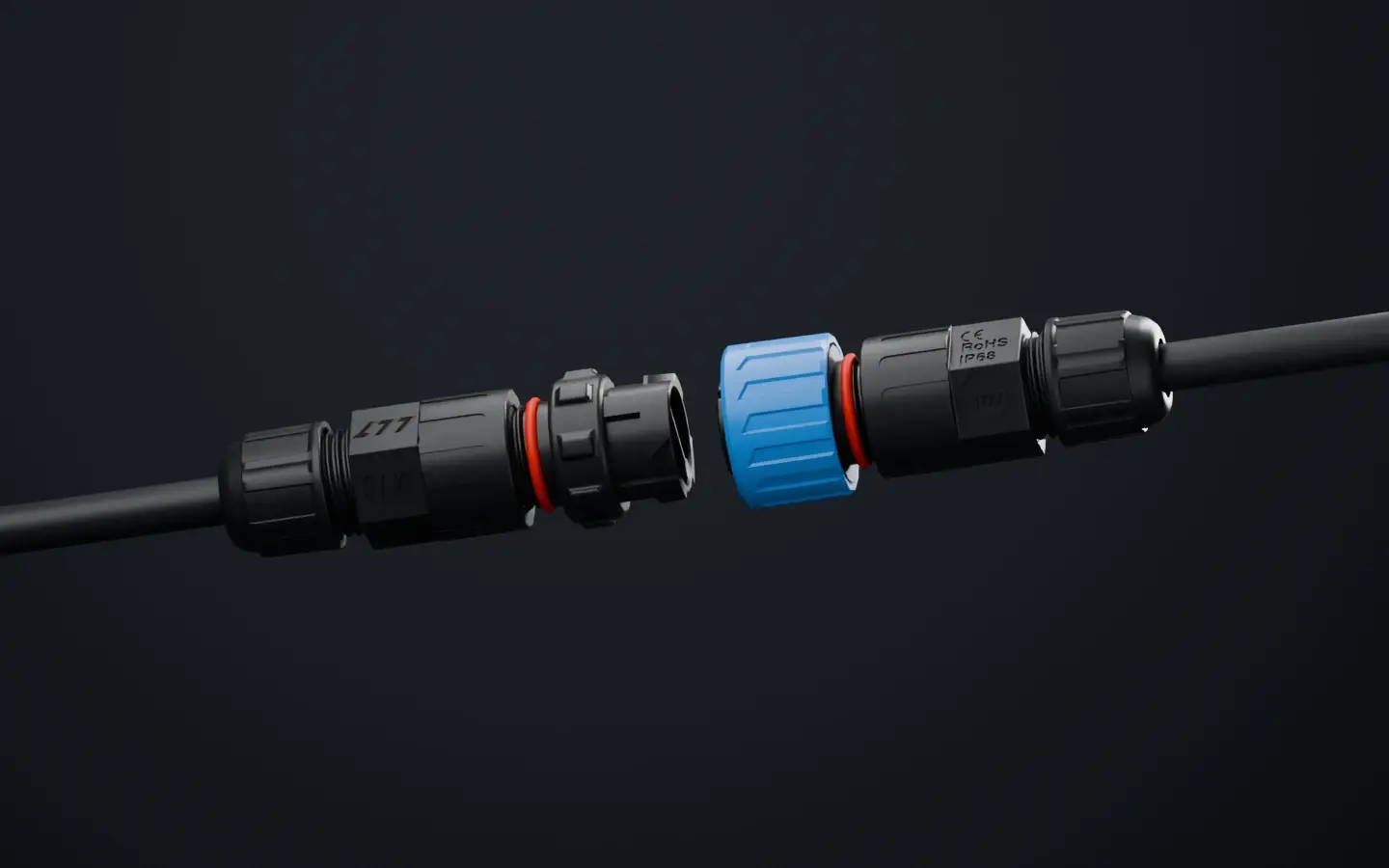

换个角度
向下滚动,观察产品连续视角。
PIN LAYOUT
外观可以相近,端面必须选对。芯数、触点大小与针孔方向,在同一个位置核对。
2 芯目录布局参考
3 芯目录布局参考
4 芯目录布局参考
5 芯目录布局参考
6 芯目录布局参考
7 芯目录布局参考
8 芯目录布局参考
9 芯目录布局参考
10 芯目录布局参考
11 芯目录布局参考
12 芯目录布局参考
2+2 芯目录布局参考
2+3 芯目录布局参考
2+4 芯目录布局参考
3+3 芯目录布局参考
2+8 芯目录布局参考目录端面图用于识别芯位分布;未标明公母与视图方向时,不代替对应型号的接线图。点击有完整记录的芯数,可切换下方配置。
按芯数、插接结构与原资料中的接触件分组查看。不镜像、不重排针位;不同原图变体分别保留。观察方向、针号功能和完整订货号按最终图纸确认。
技术规格
从安装与接触件开始,确认料号,再看对应电气与用线参数。
选择配置后,呈现对应安装外形与端面。
额定值与尺寸按所选型号确认。外形尺寸不包含设备侧插拔、弯线与工具空间。
| 芯数 | 额定电压 | 额定电流 | 导体截面积上限 |
|---|---|---|---|
| 2芯 | 250 V | 15 A | ≤ 1.5 mm² |
| 3芯 | 250 V | 15 A | ≤ 1.5 mm² |
| 4芯 | 250 V | 15 A | ≤ 1 mm² |
| 5芯 | 110 V | 5 A | ≤ 0.75 mm² |
| 6芯 | 110 V | 5 A | ≤ 0.5 mm² |
| 7芯 | 110 V | 5 A | ≤ 0.3 mm² |
| 8芯 | 110 V | 5 A | ≤ 0.3 mm² |
| 9芯 | 60 V | 5 A | ≤ 0.2 mm² |
| 10芯 | 60 V | 5 A | ≤ 0.2 mm² |
| 11芯 | 60 V | 5 A | ≤ 0.2 mm² |
| 12芯 | 60 V | 5 A | ≤ 0.2 mm² |
各行额定值分别适用于对应配置。订货前核对完整料号、正式图纸及安装条件,系列最大值不代表每种配置的额定值。上方选型器可查看具体配置。
再比较一下
告诉我们负载、用线和安装空间,
一起确定合适的连接方案。
先确认芯数及触点功能、各回路电压与电流、导体截面积与电缆外径,再核对安装尺寸、配对型号和使用环境。可用本页公开参数表缩小范围,最终按完整订货号和正式图纸确认。
不能仅凭芯数判断互配。需要同时核对两端的接口尺寸、定位键、公针或母针、锁紧方式和针位定义,必要时用确认样件验证所选配对。外观相似不等于接口相容。
按所选配置注明的防护等级和试验条件确认。密封效果与规定的插合、锁紧和线缆密封状态有关;产品效果图或系列名称不能代替具体配置的浸水深度、试验时长或认证资料。
提供设备接口图、电路要求、线缆长度及公差、导体截面积、护套外径、尾端处理和安装环境,便于工程人员确认适用配置与对应资料。
