每次转动，都有清楚的连接。
推杆动力、位置反馈和控制箱接口，各有各的要求。把辅助回路与光伏直流回路分开选，才能把接口选准。
推杆动力
为执行器供电，随设备运动保留弯曲余量。启动、堵转和回收动作的负载都要计入选型。
在可触达位置留维护接口；运动行程内避免拉扯与锐角折弯。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M19-20002F1031 自锁 · 焊接 | 2 芯 | 250 V | 20 A | 线对线 | ≤ 2.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
| LLT-M25-35002F1031 自锁 · 焊接 | 2 芯 | 600 V | 35 A | 线对线 | ≤ 4 mm² 电缆 Ø 3.5–13 mm | IP67 目录 79 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
位置与限位反馈
把位置、限位和控制信号接回控制器。信号数量与接地方式先明确，再选择小型多芯接口。
位置与动力线明确标识；更换执行器后核对反馈方向。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M12-05008F1051 螺纹 · 焊线 | 8 芯 | 60 V | 5 A | 线对线 | ≤ 0.2 mm² 电缆 Ø 3.5–6.1 mm | 未列明 目录 20 页 |
| LLT-M16-05008F1031 自锁 · 焊接 | 8 芯 | 110 V | 5 A | 线对线 | ≤ 0.3 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-05008F1031 自锁 · 焊接 | 8 芯 | 100 V | 5 A | 线对线 | ≤ 0.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。

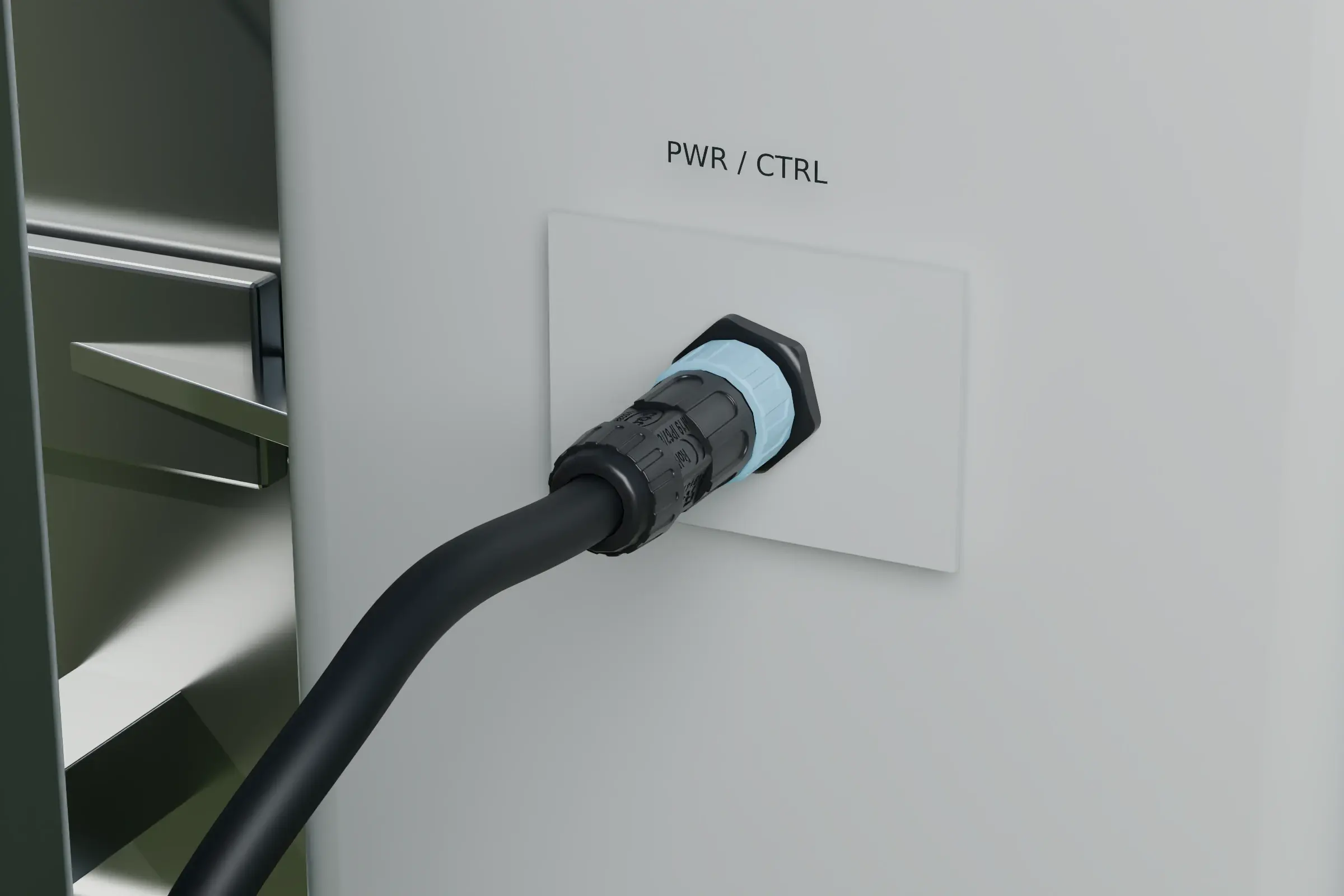

控制箱复合接口
动力和信号可分别进箱，也可用复合触点集中连接。按每组触点检查，维护时更容易辨认。
进箱处同时校核面板密封、线尾密封及接口配对。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M19-20305M1031 自锁 · 焊接 | 3+5 芯 | power：未列明 V signal：未列明 V | power：未列明 A signal：未列明 A | 线对线 | 未列明 未列明 电缆 Ø 6–10 mm | IP67 目录 65 页 |
| LLT-M25-20309F1031 自锁 · 焊接 | 3+9 芯 | power：300 V signal：100 V | power：20 A signal：5 A | 线对线 | ≤ 2.5 mm² ≤ 0.3 mm² 电缆 Ø 3.5–13 mm | IP67 目录 79 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
光伏直流回路
组件、汇流和逆变器之间的直流连接另行选型。这里需要的是完整的直流接口条件。
维护前隔离电源；遵守设备指定插拔条件，不给出带载拔插承诺。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M29-30003F2942 结构见目录 · 接线见目录 | 3 芯 | 600 V | 30 A | 后装面板 | 未列明 电缆 Ø 10–15 mm | IP67 目录 121 页 |
| LLT-M35-20005F2942 结构见目录 · 接线见目录 | 5 芯 | 600 V | 20 A | 后装面板 | 未列明 电缆 Ø 10–15 mm | IP67 目录 122 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
选型前，你可能想知道。
光伏追踪器连接器，就是光伏组件连接器吗？
两者连接的回路不同。推杆和控制器多涉及动力、反馈与通信；组件直流回路还需核对直流额定、极性、接触防护及相关认证。
复合连接器的电流按哪一组看？
动力组和信号组分别看。每组触点数量、电压、电流及接线截面积都要满足要求，不能用整只连接器的最大值代替。
雨淋、沙尘和清洗怎么写进选型需求？
给出安装朝向、未插合状态、温度范围、清洗方式和电缆走向。IP 等级之外，还要核对紫外、腐蚀、振动及反复弯曲的验证条件。
应用参考与目录依据
公开设备资料用于理解回路分工，不表示利路通与参考品牌存在供货或互配关系。
