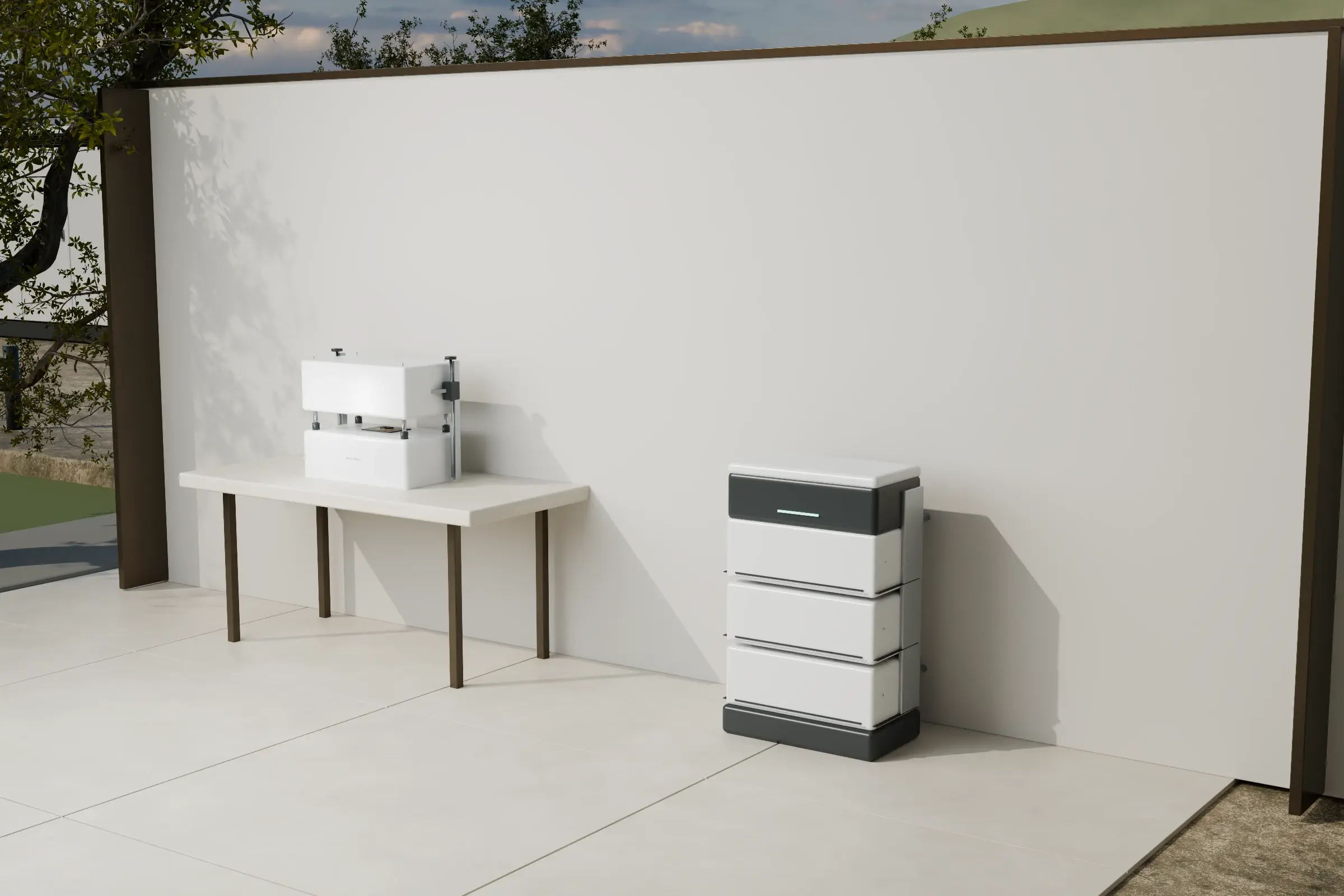

家用储能应用概念图
电力与数据，各行其道。
主回路传输能量，控制回路管理状态。先分清电池、通信和辅助负载，再决定接口与线束。
BMS 与 EMS 信号
连接状态、指令与辅助供电。把每路用途写进线序，避免仅凭插头外形判断。
端口与线序保持一一对应，主回路与控制线分区辨识。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M12-05008F1051 螺纹 · 焊线 | 8 芯 | 60 V | 5 A | 线对线 | ≤ 0.2 mm² 电缆 Ø 3.5–6.1 mm | 未列明 目录 20 页 |
| LLT-M16-05008F1031 自锁 · 焊接 | 8 芯 | 110 V | 5 A | 线对线 | ≤ 0.3 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-05008F1031 自锁 · 焊接 | 8 芯 | 100 V | 5 A | 线对线 | ≤ 0.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
设备通信网口
把机柜内的网络接口引到合适位置。防水外壳、网络模块和线缆需要作为一套核对。
保留插拔空间和防尘盖；屏蔽连续性按链路方案核对。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M19-151501 螺纹 · 带线 | 8 芯 | 未列明 V | 未列明 A | 前装面板带线 | 未列明 电缆 Ø 未列明 | IP67 目录 52 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
辅助负载与柜外附件
风扇、指示或外部附件各自定义供电与控制。以实际负载选芯位和出线方式。
随维护单元设置接口，拆装时不牵动其他支路。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M16-15002F1031 自锁 · 焊接 | 2 芯 | 250 V | 15 A | 线对线 | ≤ 1.5 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-20002F1031 自锁 · 焊接 | 2 芯 | 250 V | 20 A | 线对线 | ≤ 2.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
| LLT-M25-35206F1031 自锁 · 焊接 | 2+6 芯 | power：300 V signal：100 V | power：20 A signal：5 A | 线对线 | ≤ 2.5 mm² ≤ 0.3 mm² 电缆 Ø 3.5–13 mm | IP67 目录 79 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
电池主回路
从系统电压、持续载流和接触防护开始。电池接口需要独立的结构与验证依据。
维护顺序、绝缘防护和断电程序由整机方案定义。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-LPEVH6-120X-M6 自锁 · 接线见目录 | 1 芯 | 1500 V | 未列明 A | 面板插座 | 未列明 电缆 Ø 8–12 mm | IP67 目录 123 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
选型前，你可能想知道。
同样是储能设备，为什么要分几类接口？
电池主回路、通信与辅助供电承担不同任务。额定值、接触防护和接线方式不同，分开选型更容易核对，也便于后续维护。
多芯防水连接器能直接替换品牌储能的接口吗？
不能只看芯数或外形。需要获得原接口图纸、配对件和系统要求；专用线束还受整机安装要求约束。本页用于新项目接口规划。
看到 RJ45 就能确定网络速率吗？
还要看内部网络模块、线缆类别、屏蔽和整条链路的性能。若需要 PoE，供电等级与温升也应另行核对。
应用参考与目录依据
公开设备资料用于理解回路分工，不表示利路通与参考品牌存在供货或互配关系。
