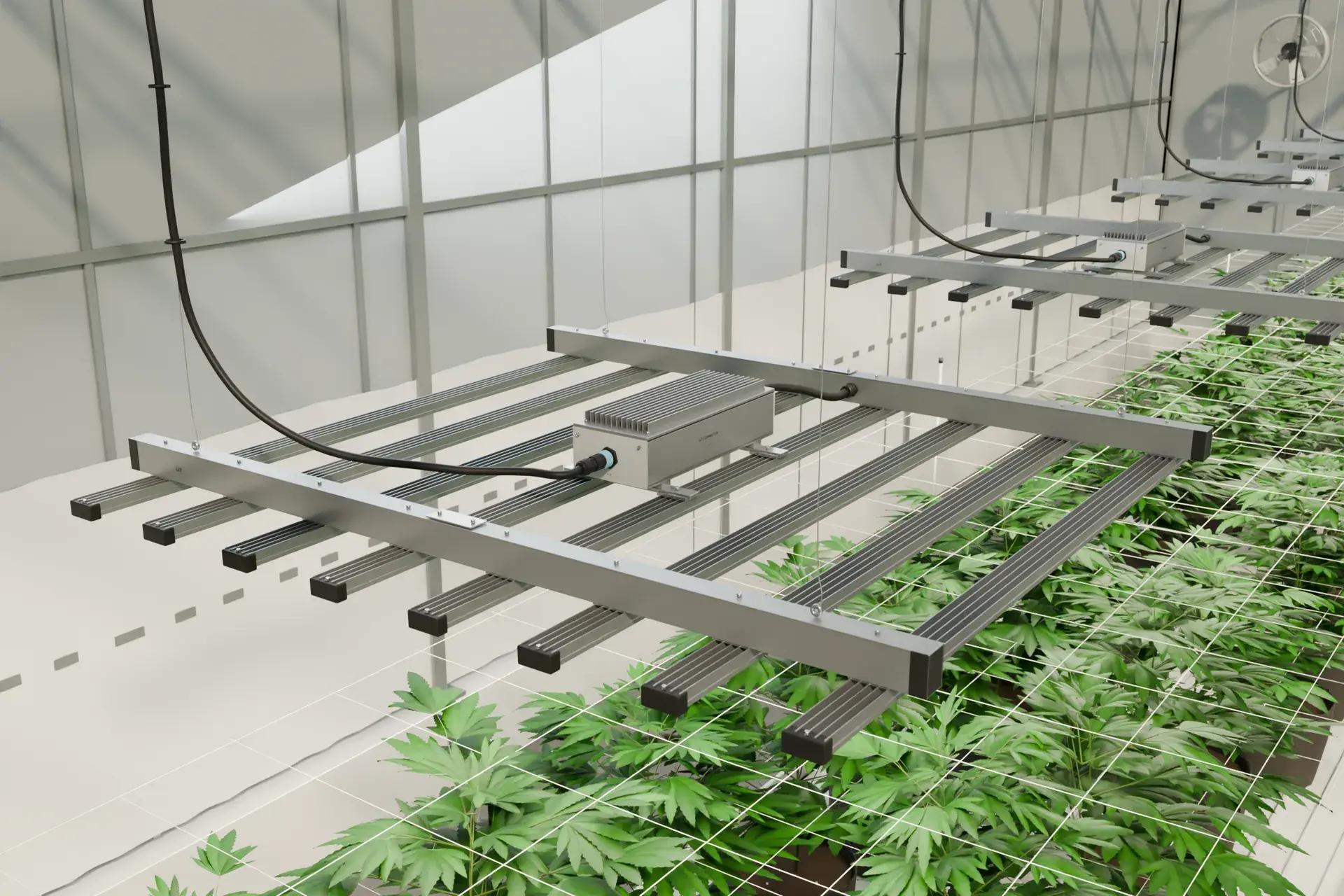

户外与温室照明应用概念图
光照所及，连接有序。
从驱动电源、灯条到调光线路，把供电、控制和分支逐一理清。按连接点选择防水连接器，安装和维护更从容。
驱动电源输入
把灯具电源线接入驱动器。线对线适合预制线束，面板接口便于更换电源模块。
断电更换驱动器；给接头锁紧和电缆弯曲留出空间。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M16-15003F1031 自锁 · 焊接 | 3 芯 | 250 V | 15 A | 线对线 | ≤ 1.5 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-20003F3034 自锁 · 包塑带线 | 3 芯 | 250 V | 20 A | 线对线 | ≤ 2.5 mm² 电缆 Ø 3.5–12 mm | IP65 目录 60 页 |
| LLT-M25-35003F1031 自锁 · 焊接 | 3 芯 | 600 V | 35 A | 线对线 | ≤ 4 mm² 电缆 Ø 3.5–13 mm | IP67 目录 79 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
驱动器到灯条
将驱动器输出送到灯条。先核对输出电压与电流，再确定极性、延长距离和接口位置。
按设备要求先接灯条后上电；更换时辨认极性和防错位。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M12-10002F1051 螺纹 · 焊线 | 2 芯 | 110 V | 10 A | 线对线 | ≤ 1 mm² 电缆 Ø 3.5–6.1 mm | 未列明 目录 20 页 |
| LLT-M16-15002F1031 自锁 · 焊接 | 2 芯 | 250 V | 15 A | 线对线 | ≤ 1.5 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-20002F1031 自锁 · 焊接 | 2 芯 | 250 V | 20 A | 线对线 | ≤ 2.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
调光与控制
让调光信号有独立、清楚的连接。芯数之外，还要确认协议、屏蔽和接地方式。
端口清楚标识；未使用接口按对应方案封盖。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M12-05008F1051 螺纹 · 焊线 | 8 芯 | 60 V | 5 A | 线对线 | ≤ 0.2 mm² 电缆 Ø 3.5–6.1 mm | 未列明 目录 20 页 |
| LLT-M16-05008F1031 自锁 · 焊接 | 8 芯 | 110 V | 5 A | 线对线 | ≤ 0.3 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-05008F1031 自锁 · 焊接 | 8 芯 | 100 V | 5 A | 线对线 | ≤ 0.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
支路与分配
从一条干线分到多盏灯。先算每条支路，再校核入口汇总电流和末端压降。
给分支编号；预留故障支路拆换位置，避免线缆悬空承重。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-L25-35003T0001 结构见目录 · 螺丝压线 | 3 芯 | 250 V | 35 A | T三通接线盒 | ≤ 2.5 mm² 电缆 Ø 10–16 mm | IP67 目录 111 页 |
| LLT-M16-15002F3254 螺纹 · 注塑带线（焊接） | 2 芯 | 250 V | 10 A | 分配器 | ≤ 1 mm² 电缆 Ø 未列明 | IP67 目录 114 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
选型前，你可能想知道。
灯具电源和调光可以用同一个接头吗？
可先评估复合接口，但须分别核对动力与信号触点的额定值、绝缘和线序。也可以分成两个接口，便于布线和维护。不能只按总芯数决定。
目录上限大于我的导体截面积，就一定能接吗？
可以纳入初筛。还要核对端子的导体下限、绞合结构和接线工艺；电缆外径必须落在密封件适配范围内。
有 IP68，就可以长期浸水使用吗？
要看具体型号的试验深度、持续时间和插合状态。喷淋、冲洗与长期浸水也应分别确认，不能只看一个 IP 标识。
应用参考与目录依据
公开设备资料用于理解回路分工，不表示利路通与参考品牌存在供货或互配关系。
