割草机与园林设备应用概念图
随设备运动，连接要稳。
刀盘、行走和传感器，工作负载各不相同。把振动、峰值电流与线束固定一起考虑，让连接适应真实工况。

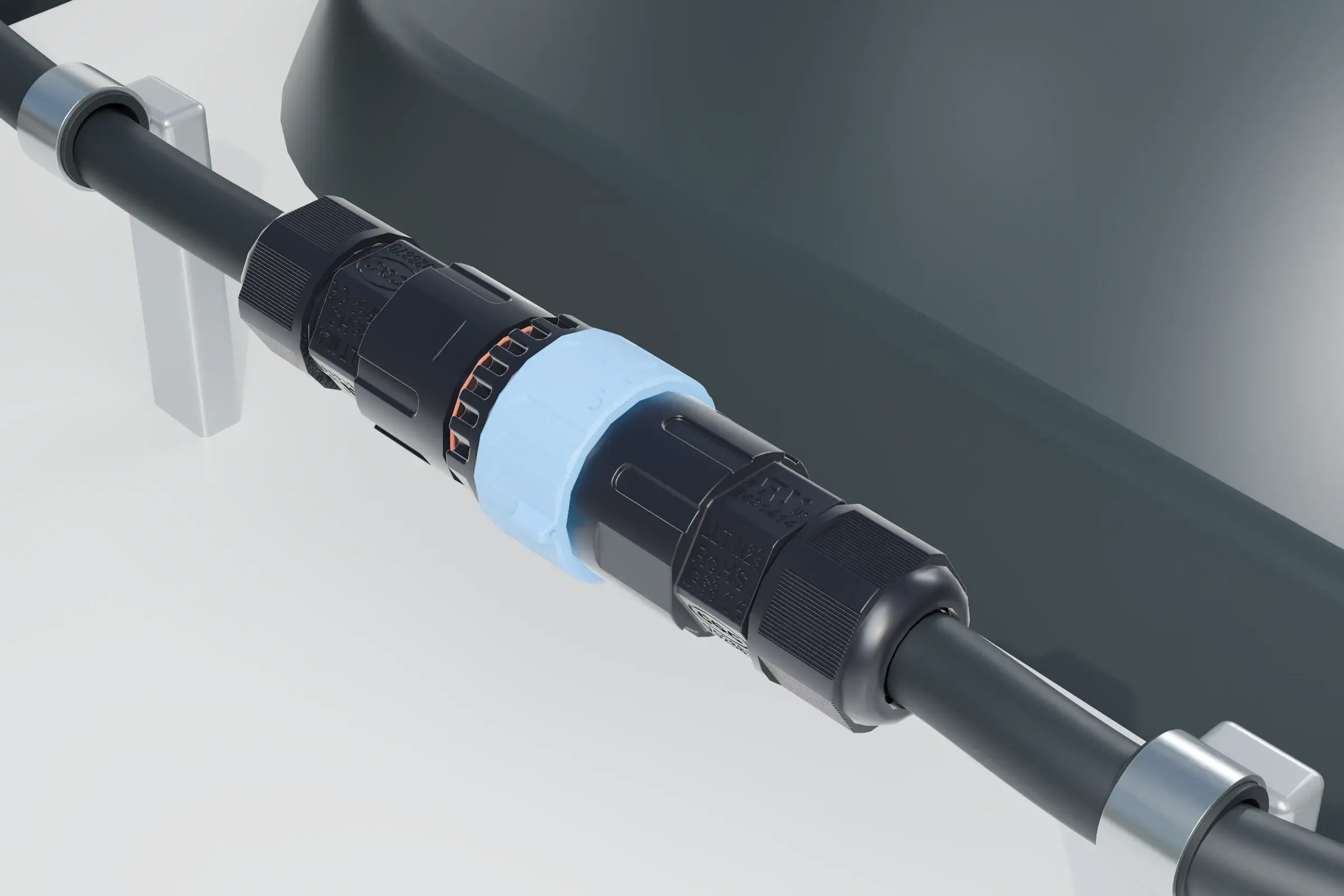

刀盘驱动
靠近刀盘的接口，要同时考虑电流、振动和草屑。线束固定位置与接头锁紧同样关键。
接头避开刀具、飞石和活动夹点；按规定固定线束并预留拆换空间。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M25-35003F1031 自锁 · 焊接 | 3 芯 | 600 V | 35 A | 线对线 | ≤ 4 mm² 电缆 Ø 3.5–13 mm | IP67 目录 79 页 |
| LLT-M29-50003F1032 自锁 · 螺丝锁线 | 3 芯 | 600 V | 50 A | 线对线 | 未列明 电缆 Ø 10–15 mm | IP67 目录 94 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
行走驱动
动力与控制可分开布线，也可在复合接口中分组。按运动范围和转向动作安排走线。
检查线束活动路径，避免电缆重量与反复弯曲直接作用于触点。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M25-20309F1031 自锁 · 焊接 | 3+9 芯 | power：300 V signal：100 V | power：20 A signal：5 A | 线对线 | ≤ 2.5 mm² ≤ 0.3 mm² 电缆 Ø 3.5–13 mm | IP67 目录 79 页 |
| LLT-M29-20005F1051 螺纹 · 焊接或螺丝锁线 | 5 芯 | 250 V | 20 A | 线对线 · 直式 | ≤ 2.5 mm² 电缆 Ø 未列明 | IP67 目录 98 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
传感器与控制
位置、姿态、碰撞和状态信号，各自定义电气接口。小型多芯接头让维护单元更清楚。
按模块标识端口；替换后按整机要求检查传感与停机功能。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-M12-05008F1051 螺纹 · 焊线 | 8 芯 | 60 V | 5 A | 线对线 | ≤ 0.2 mm² 电缆 Ø 3.5–6.1 mm | 未列明 目录 20 页 |
| LLT-M16-05008F1031 自锁 · 焊接 | 8 芯 | 110 V | 5 A | 线对线 | ≤ 0.3 mm² 电缆 Ø 3.5–8.5 mm | IP67 目录 40 页 |
| LLT-M19-05008F1031 自锁 · 焊接 | 8 芯 | 100 V | 5 A | 线对线 | ≤ 0.5 mm² 电缆 Ø 6–10 mm | IP67 目录 59 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
电池与充电
电池拆装和充电接口单独核对。持续电流之外，还要考虑触指、防错插和插拔条件。
按设备断电与更换程序操作，保护未插合的接触面。
| 料号 / 结构 | 芯数 | 额定电压 | 额定电流 / 触点 | 安装方式 | 导体截面积 / 电缆外径 | 防护 / 依据 |
|---|---|---|---|---|---|---|
| LLT-LPEVH6-120X-M6 自锁 · 接线见目录 | 1 芯 | 1500 V | 未列明 A | 面板插座 | 未列明 电缆 Ø 8–12 mm | IP67 目录 123 页 |
额定值按对应目录配置列出；未注明的 AC/DC 制式、线序与协议需确认。导体“≤”值是公布上限，电缆外径须落在密封适配范围内。
选型前，你可能想知道。
用更大电流的连接器，是否就解决振动问题？
不一定。触点保持、插合深度、锁紧结构和线束固定都影响振动中的接触稳定。应按真实电流、振动与温度组合验证。
IP68 或 IP69K，可以直接理解成整机可高压冲洗吗？
不能。须核对该型号的试验条件、插合状态、面板和线尾密封，并遵守整机清洁要求；整机与单个连接器的防护不是同一项结论。
先提供哪些资料，能更快选准？
回路表、持续和峰值电流、动力/信号芯数、线缆规格、安装空间，以及振动与清洗工况。已有配对接口时，再附图纸或样件。
