动力与信号混合连接

M25

动力与信号,一起接好。

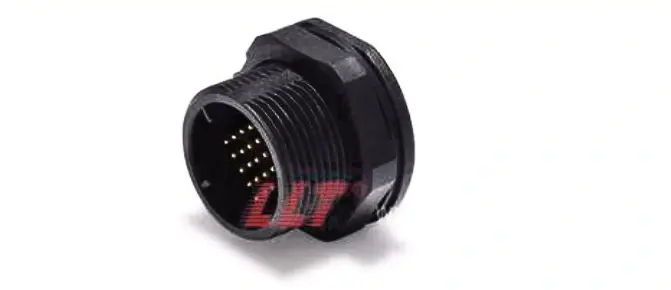

M25连接器结构展示

系列结构展示;芯数与安装形式按所选配置。 14

M25 · 设计所向

为电机、逆变器与智能装备,把动力回路和传感信号安排在同一接口。

M25 面向需要较大电流和多路信号的设备。动力与信号触点分别选,前后面板与法兰分别看,让接口与整机装配同时到位。

35 A2–4芯目录配置
2+6 / 3+8动力与信号配置
24芯多信号配置

数据来自本轮补充目录页,不同芯数、安装和结构的额定值分别适用。完整配置见下方技术规格。 4

M25 原产品防水主题展示,性能适用范围见说明

LLT · 环境防护

水在外。连接在内。

动力与信号共处一套接口,密封也要照顾每一处。按触点组、电缆与安装方式,确认适合设备的配置。

IP67按所选配置适用

防护须在正确插合、锁紧并完成线缆密封后成立。画面为环境意境演示,不是试验实拍。 适用条件 ↗

连接方式

先看怎么锁,再看怎么装。

插接结构决定锁紧方式;安装形式决定接口怎样落在设备上。两项分开选,外观与配置一起看。

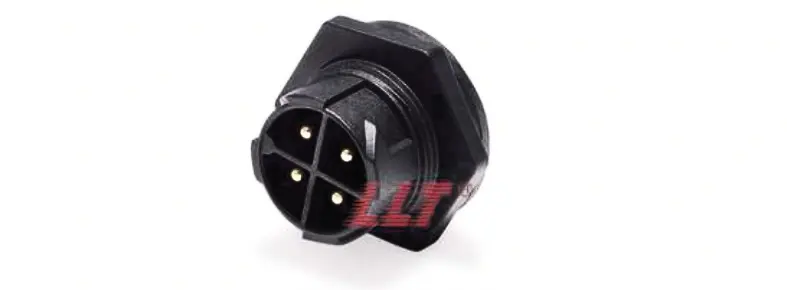

M25自锁前装面板公针结构参考

前装面板

看面板外侧的装配路径,也看内侧锁紧空间。

自锁 · 公针 · 目录实物图选择这种安装

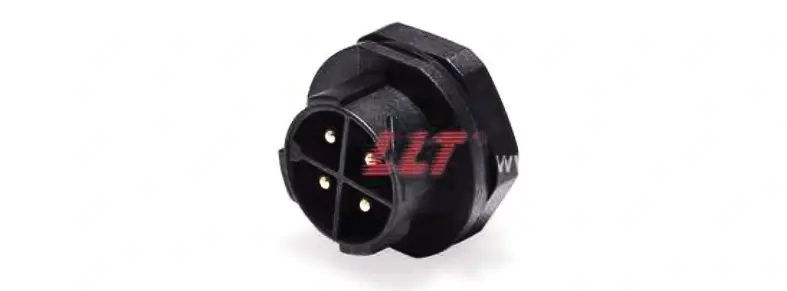

M25自锁后装面板公针结构参考

后装面板

从设备内部安排接口,提前留出端接与工具空间。

自锁 · 公针 · 目录实物图选择这种安装

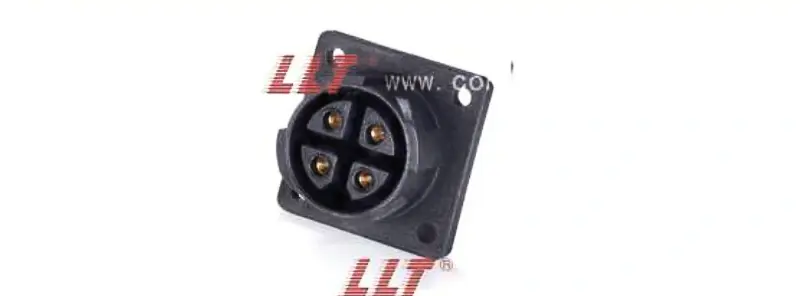

M25自锁法兰安装母针结构参考

法兰安装

固定面、孔位和密封件,与机壳一起核对。

自锁 · 母针 · 目录实物图选择这种安装
空中对接对应配置见目录

空中对接

连接两段线束,给插拔行程和弯曲半径留出空间。

可在完整选型中核对该安装形式。选择这种安装

外观照片用来识别安装和插接结构。接触件的公针、母针与外壳形式分别标注;精确针位见所选型号的端面图。设备端采用母针时,也需核对供电方向及未插合防护。

M25结构近观

M25 · 近看设计

一个接口,连接两类回路。

混合配置分别承接动力和传感信号。每组电流、电压、线径各自核对,不能用动力额定值代替信号组参数。

所附90°目录页中,2+6与3+8配置为动力组20A / 250V、信号组5A / 100V。直式和法兰等安装版本按各自目录页核对。

PIN LAYOUT

同一外形,选对端面。

外观可以相近,端面必须选对。芯数、触点大小与针孔方向,在同一个位置核对。

M25 2芯目录端面参考2 芯目录布局参考
M25 3芯目录端面参考3 芯目录布局参考
M25 4芯目录端面参考4 芯目录布局参考
M25 5芯目录端面参考5 芯目录布局参考
M25 6芯目录端面参考6 芯目录布局参考
M25 16芯目录端面参考16 芯目录布局参考
M25 20芯目录端面参考20 芯目录布局参考
M25 24芯目录端面参考24 芯目录布局参考
M25 3+8芯目录端面参考3+8 芯目录布局参考
M25 3+9芯目录端面参考3+9 芯目录布局参考
M25 2+6芯目录端面参考2+6 芯目录布局参考

目录端面图用于识别芯位分布;未标明公母与视图方向时,不代替对应型号的接线图。点击有完整记录的芯数,可切换下方配置。

展开原始端面图,逐一核对。

按芯数、插接结构与原资料中的接触件分组查看。不镜像、不重排针位;不同原图变体分别保留。观察方向、针号功能和完整订货号按最终图纸确认。

技术规格

你的配置,逐项看清。

从安装与接触件开始,确认料号,再看对应电气与用线参数。

进入引导选型

当前订货号

选择配置后,呈现对应安装外形与端面。

结构外观与针位分开核对。

四项关键

一眼看清,是否合适。

询样与获取图纸
线缆、机械与环境规格
参数来源与适用说明

额定值与尺寸按所选型号确认。外形尺寸不包含设备侧插拔、弯线与工具空间。

回到设备

接在哪里,讲清楚。

从设备中的连接位置出发,减少只凭芯数和外观选型的误差。

动力电机线束

电机动力与传感反馈

选型重点:连续/峰值电流、信号定义和线束拉力查看连接位置

逆变器外围接口

辅助电源、控制及经确认的动力接口

选型重点:实际AC/DC电压、爬电/间隙、触指防护与断电维护要求查看连接位置

非标自动化

可拆卸执行器和功能模块

选型重点:设备开孔、插拔空间与维修方式查看连接位置

从你的设备开始。

告诉我们负载、用线和安装空间,
一起确定合适的连接方案。

联系工程师

近距离观察

产品图示
