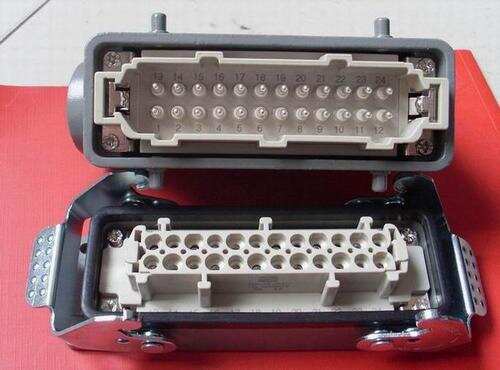

重载连接器的类型有很多,有圆形插件,矩形重载连接器等,但是制造过程还是大同小异的,一般是分为四个阶段的:冲压,电镀,喷塑,组装。
一、重载连接器的制造过程一般从冲压插针开始。通过大型高速冲压机,重载连接器(插针)由薄金属带冲压而成。大卷的金属带一端送入冲压机前端,另一端穿过冲压机液压工作台缠入卷带轮,由卷带轮拉出金属带并卷好冲压出成品。
二、重载连接器插针冲压完成后即应送去电镀工段。在此阶段,连接器的电子接触表面将镀上各种金属涂层。
三、重载连接器的塑料盒座在注塑阶段制成。通常的工艺是将熔化的塑料注入金属胎膜中,然后快速冷却成形。
四、重载连接器制造的最后阶段是成品组装。将电镀好的插针与注塑盒座接插的方式有两种:单独对插或组合对插。单独对插是指每次接插一个插针;组合对插则一次将多个插针同时与盒座接插。
